Проектирование 30-мм шестиствольной установки было начато по Постановлению № 801-274 от 15.07.1963 г. и тактико-техническому заданию, утвержденному зам. главкома ВМФ 22.02.1963 г. Разработчиком установки и головным по системе назначили ЦКИБ СОО - Центральное конструкторское испытательное бюро спортивно-охотничьего оружия (главный конструктор - Кнебельман М.С.), автомата - конструкторское бюро приборостроения (главный конструктор - Грязев В.П.), радиолокационной системы управления «Вымпел» МР-123 - КБ завода «Топаз» (главный конструктор - Егоров В.П.), гидропривода Д-213 - филиал ЦНИИ-173 (в настоящее время ВНИИ «Сигнал»).

Конструкторами КБП Грязевым В.П. и Шипуновым А.Г. был спроектирован шестиствольный автомат АО-18. Шесть стволов, заключенных в блок, имеют единую автоматику. Характерной особенностью является непрерывная работа автоматики в процессе стрельбы, которая обеспечивается газоотводным двигателем, использующим энергию пороховых газов, подводимых поочередно из каналов стволов в его газовую камеру, благодаря чему отпадает надобность в дополнительном источнике энергии. Это позволило получить компактную и легкую АУ. Достаточно сказать, что при штатном боезапасе 2000 выстрелов вся масса АУ меньше массы боезапаса. Два поршня двигателя, связанные единым штоком, совершая под действием пороховых газов возвратно-поступательное движение, через кривошипно-шатунный механизм и шестеренчатую передачу затыльника обеспечивают вращательное движение блока стволов. За один ход поршней (один выстрел) блок стволов поворачивается на 60 град. Шесть одинаковых затворов, размещенных в продольных пазах центральной звезды, имея принудительное возвратно-поступательное движение, обеспечиваемое замкнутым винтовым копирным устройством, осуществляют досылание патрона, запирание канала ствола, выстрел и экстрактирование гильзы или осечного патрона.

Наличие вращающегося блока стволов с общей автоматикой дает возможность максимально совместить по времени операции перезаряжания и тем самым получить высокий темп стрельбы.

Питание автомата - непрерывное ленточное. Лента состоит из стальных звеньев, расщепляющихся при стрельбе. Лента подается из магазина, который первоначально был плоским (затем ввели круглый магазин). Забегая вперед, скажем, что установки с плоским магазином до принятия на вооружение имели индекс А-213, а затем АК-630, а установки с круглым магазином - А-213М и АК-630М соответственно. Оба магазина (в окончательном варианте) вмещают по 2000 патронов в ленте. На части кораблей с установками АК-630М в барбете кроме круглого магазина размещается бункер с дополнительным боекомплектом на 1000 патронов, снаряженных в ленту.

При темпе стрельбы 5000 выстр./мин. серьезной проблемой становится охлаждение стволов. Было испытано несколько способов охлаждения, в том числе изготовлен и отстрелян специальный патрон с охлаждающей жидкостью. В окончательном варианте отказались от всех способов внутреннего охлаждения ствола и оставили только наружное охлаждение, которое происходит путем прогонки дистиллированной воды или антифриза между кожухом и стволами.

Наведение установки осуществляется системой электрогидравлических приводов А-213 для корабельных сетей питанием 220 В, 400 Гц, и Д213-50 для корабельных сетей 380 В, 50 Гц. Приводы обеспечивают автоматическое слежение за целью с ошибками, не превышающими 3-4 т.д. (т.д. - точек дальномера). Сверху над вращающейся частью установки надет обтекатель из стеклопластика, который служит для защиты механизмов от заливания морской водой и от атмосферных осадков.

Заводские испытания первых двух образцов А-213 были начаты в конце 1964 года на полигоне завода № 535 и продолжались с перерывами до 30 марта 1966 года. Государственные корабельные испытания АУ А-213 были начаты 18 мая 1971 года в районе Севастополя на экспериментальном катере пр.205ПЭ (заводской № 110). В связи с недостатками системы МР-123 «Вымпел» 20 октября 1971 года испытания были прерваны. После доработки системы «Вымпел» испытания продолжены с 29 марта по 20 сентября 1972 года. Интересно, что в ходе испытаний на катере, заводской № 110, система «Вымпел» управляла стрельбой как А-213, так и 57мм двухорудийной автоматической установки АК-725. В качестве мишеней применялись Ла-17М и низколетящие малоразмерные мишени РМ-15.

По результатам испытаний для стрельбы по скоростным воздушным целям в МР-123 был введен режим стрельбы: 4-5 очередей по 20-25 выстрелов каждая с предельной дальности и очередь в 400 выстрелов на дистанции наиболее эффективного поражения, с перерывом между очередями 3-5 секунд.

По результатам испытаний 1972 года комплекс был вновь доработан и снова испытан с 4 июня по 23 августа 1973 года. Официально же А-213 принята на вооружение под индексом АК-630 приказом главкома ВМФ № 05 от 6 января 1976 года.

АУ АК-630 имела плоский магазин, но в связи с необходимостью уменьшения габаритов ее подбашенного помещения для обеспечения более рационального размещения АУ на вновь строящихся кораблях был спроектирован круглый магазин. АУ с круглым магазином получила индекс А-213М, все остальные узлы и тактико-технические характеристики ее не изменились по сравнению с А-213. Опытный образец А-213М прошел заводские и полигонные испытания, по результатам которых А-213М была доработана и в 1972 году запущена в серийное производство.

С 16 ноября по 7 декабря 1979 года на Балтийском море были проведены Государственные корабельные испытания А-213М с ПУС МР-123/176 (модернизированная система МР-123, способная управлять огнем двух АК-630 или одной АК-630 и одной 76-мм установкой АК-176). АУ А-213 установили на головном ракетном катере пр.1241.1 (заводской № 401). Официально А-213М принята на вооружение приказом главкома ВМФ № 0189 от 26.08.1980 г. под названием АК-630М.

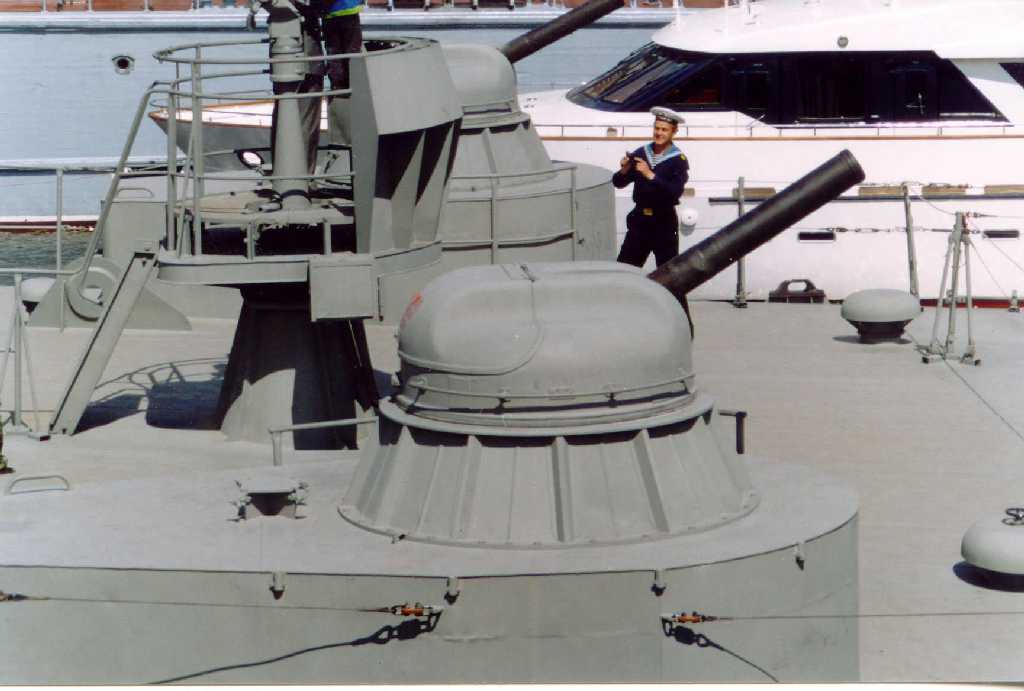

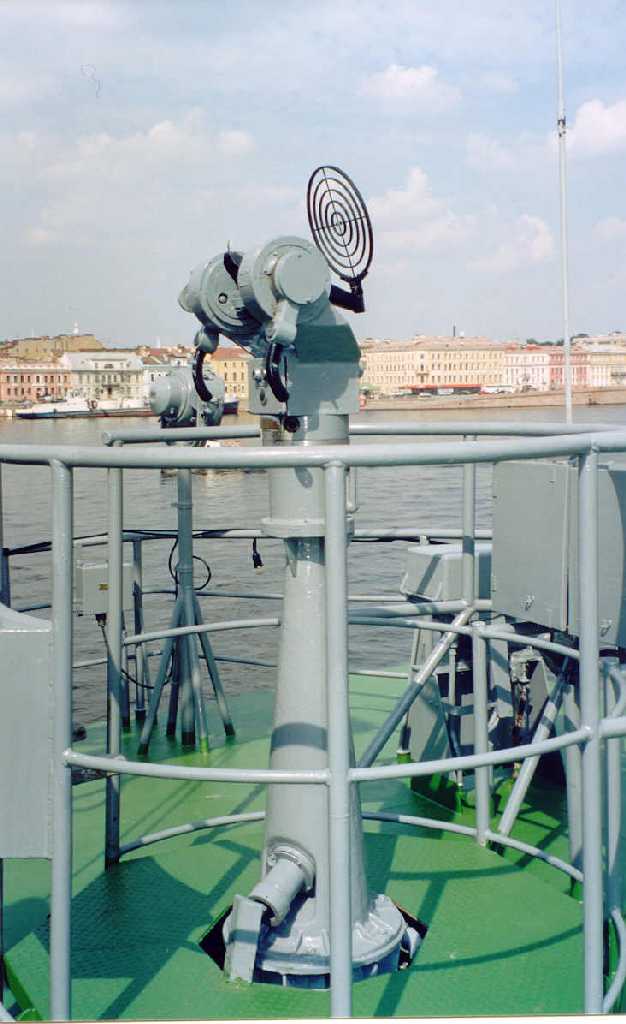

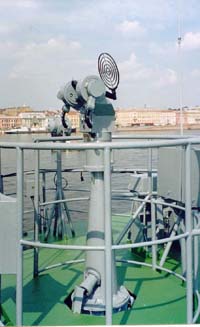

Артиллерийский комплекс «А-213-Вымпел-А», являющийся средством самообороны кораблей, может быть использован для поражения воздушных целей на наклонной дальности до 4000 м и легких надводных сил противника на дистанциях до 5000 м. Система МР-123 «Вымпел» обеспечивает управление одной или одновременно двумя артустановками 30-мм калибра или двумя разнокалиберными (30 и 57 мм) артустановками. Модернизированная система МР-123/176 способна управлять огнем двух артустановок АК-630 или одной АК-630 и одной 76-мм установкой АК-176. В системе ПУС имеется телевизир, обеспечивающий наблюдение за морской целью типа катера пр.205 на дистанции до 7,5 км и воздушной целью типа истребитель МиГ-21 на дистанции до 7 км (в зависимости от погодных условий). На случай выхода из строя РЛС, в системе «Вымпел» предусмотрен резервный пост управления стрельбой в виде визирной колонки с кольцевым (коллиматорным) прицелом. Этот пост управления является основным при расстреле плавающих мин и при стрельбе артустановок А-213 на десантных кораблях по открытым береговым целям при высадке десанта.

Артустановка А-213 при боевом использовании полностью автоматизирована. Все операции по включению и выключению электропитания и системы охлаждения, управлению приводами наведения и стопором по-походному, наблюдению за работой систем артустановки и расходом боеприпаса, заряжанию автомата, а также открытию и прекращению огня производятся дистанционно с центрального поста управления.

В боекомплект артустановок АК-630 и АК-306 входят два типа выстрелов. Первым является осколочно-фугасно-зажигательный снаряд ОФ-84 весом 0,39 кг, вес взрывчатого вещества 48,5 г, взрыватель А-498К. Модификация снаряда ОФ-84 имеет обозначение ОФЗ. Второй - осколочно-трассирующий снаряд ОР-84 весом 0,39 кг, вес взрывчатого вещества 11,7 г, взрывателя нет. Вес патрона 832-834 г, длина патрона до 293 мм. Вес гильзы около 300 г. Порох марки 6/7ФЛ.

При начальной скорости снаряда 900 м/с дальность стрельбы баллистическая - 8100 м, по самоликвидатору - 5000 м, наклонная дальность, обеспечиваемая системой МР-123, - 4000 м, наклонная дальность, обеспечиваемая визирной колонкой, - 5000 м.

Серийное производство А-213 (АК-630) и А-213М (АК-630М) велось на заводе № 535 в Туле. В 1969 году было изготовлено 4 штуки, в 1970 году - 12, в 1971 году - 14, в 1972 году - 37 и т. д. Размещение АУ АК-630 и АК-630М предусматривалось более чем на сорока проектах различных кораблей от авианесущих крейсеров пр. 1143 и атомного крейсера «Киров» до ракетных катеров. В ходе модернизации эти АУ получили и корабли старой постройки: крейсер пр.68бис «Жданов», БПК пр.61М и другие.
